Custom Made 1-3/4" Merged Header
なぜこんな面倒くさい物を作ったかと言いますと、 いろいろと試してみたい事や、こうであったらいいのに と言う事を盛り込み、またそれがどの位違うのか? 手間をかける必要性、価値があるのか? などのこと確かめる為に作ってみました。 市販の物を手直ししてもいいかと思ったのですが、 市場に出回っている安価で手に入るものは、あまりにも雑な造りで 気になる所を手直ししたり、作り変えるなら、それなら いっそのこと一から作ってみよう思い、製作を開始しました。 製作に当り試みた事柄は、 1:#2、#4のパイプをなるべくプーリーやエンジンチンから離した ところを通して、エンジンチンが加熱しづらいようにしたい。 またプーリー脱着の際、プーラー、工具等が 干渉しない位置関係にしたい。 2:集合部部の形状を市販の製品より緩い角度で、合流させたい。 3:EXポートサイズを広げずにへッドの付け根でテーパー状に ヘッダー側でEXパイプのサイズを大きくしたい。 4:#1、#3のパイプとヘッド、プッシュロッドチューブの距離をあまり 寄り過ぎないようにしたい。 5:ヘッダーの前後部分の接続をフランジで留めたい。 まあ、あとは一回、ヘッダーを1から作るのってどんなものなのかな? と言う好奇心もありました。 |
|

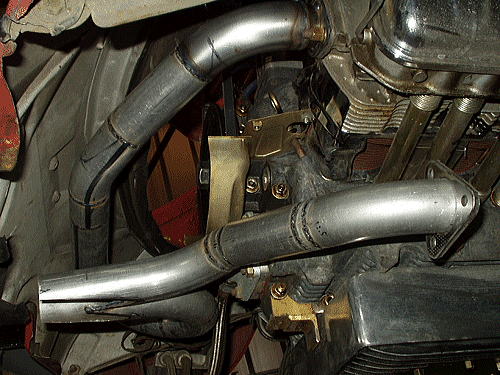

まずはエプロンとの位置関係を 見ながら#2と#1のパイプを 組み立てていきます。 当初の予定ではもっと簡単に 只、単に曲げパイプを繋ぐ 予定でしたが、 日本製の曲げパイプは、 Rが大きいので結局いっぱい 切った張ったになってしまいました。 この時点で少々テンションが 下がっていますが・・・ |
|

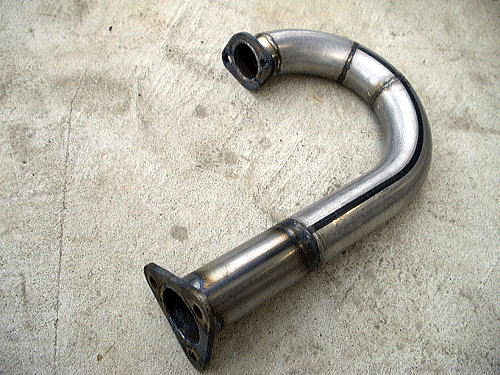

どちらかを基準に出来れば いいのですが、#1の位置と 集合部での他のパイプとの 位置関係があるので何度か仮組 をしながら位置を決定しました。 ヘッドとEXパイプとの距離を 市販の物と較べてください。 |
|
何度か仮組みをして#3(写真左奥)の 位置を決定します。 この時点ではまだ集合部分は 溶接してません。 集合部分の角度をきつくすれば あとで溶接しなくてもいいのですが、 ゆるい角度だと溶接機のトーチが 入りません。 (上手い人は入るのでしょうか?) |
|
#3が決まり、#4の接続部分 まで出来たら、 集合部分を車上で仮付けして、 いったん外して本溶接。 #4は当初、溶接止めする つもりでしたが、割れ防止でここだけ 差込にしておきました。 |
|

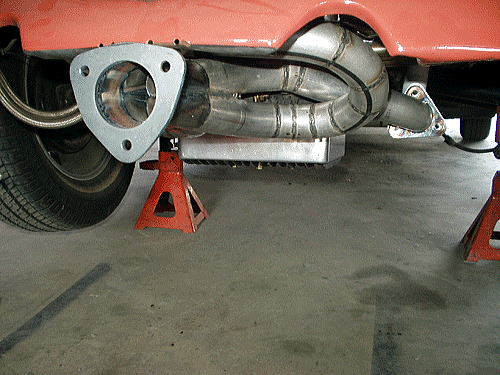

通常よりプーリーの前側でクロス しているパイプが低いところを 通っているのが判りますか? |
|
ヘッドの付け根はテーパーパイプで 拡大してます。 集合部分を延長してフランジ径 まで絞ってあります。 |
|

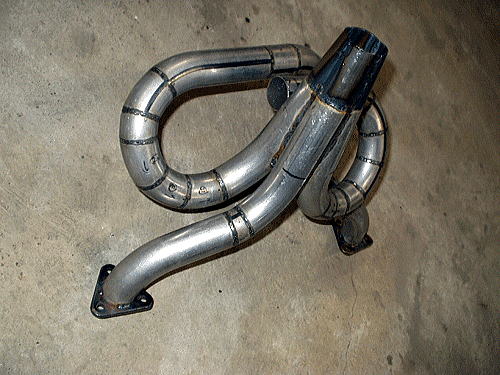

集合部分の長さが、一般的なものより 長く、緩い角度で集合しているのが わかりますか? 集合部分の形状、口径もスムース につながるようなイメージで作りました。 |
|
集合部の内部はこんな形状です。 | |

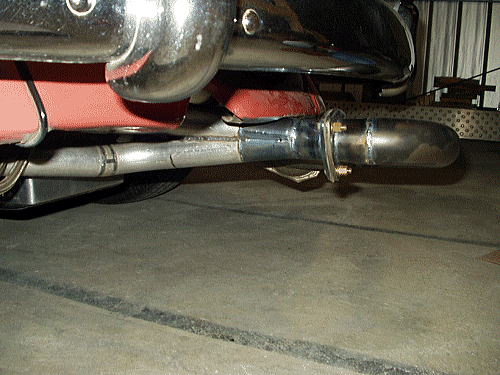

マフラー接続のフランジを 取り付けします。 ヘッド出口径35mm→パイプ内径42mm →集合部フランジ内径52mm →マフラーパイプ径63mm と徐々に大径化するようにしてあります。 効果は、どうなんでしょう? どれだけ差があるのかは不明なので 長期的に確かめてみようと思います。 |
|

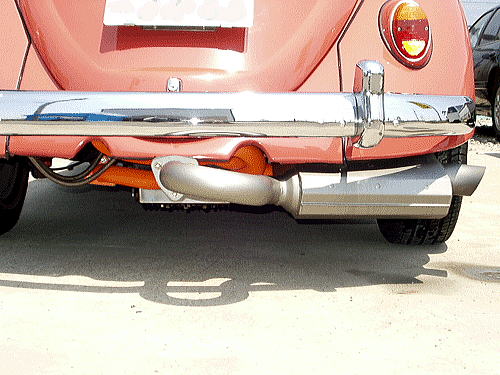

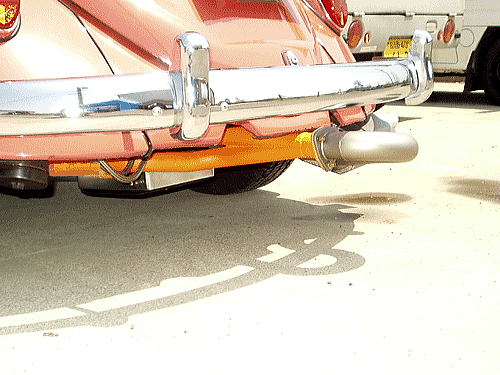

ちょっと、集合部分の位置が高くなり過ぎてしまいました。 色を塗って出来上がり。 めでたし、めでたし。 最後に・・・・ 別にこういうのを販売していると言うページではありません。 (実験レポート?とか体験記?みたいなもんです) もちろん御要望があれば造りますが、 手間の掛かる分高額になってしまいますし、 A-1等の造りの良い物と比べて、 わざわざ、それ以上のコストを掛けて造るメリットも感じません。 ”うちのは全然別物です”ということはありません。 ただ、部分的な手直しや、市販のものとまったく違う形状のものの製作等、 応用でお客様の要望に対応出来るようでしたら そういったものも製作できます。 興味のある方はお問い合わせ下さい。 ただ、金額的な見積もり等は、よほど具体的に内容が 決まらないと無理と思いますので、ご勘弁願います。 |
